밸브 계통도 계산서

계통도를 그리면,
밸브 목록이 나옵니다.

계통 설정 → 계통도 → 밸브 목록 → 밸브 가이드. 도면과 수량 산출서가 따로 놀던 시절은 여기서 끝납니다.

무료로 바로 쓰기 어떻게 해결하는지 보기

밸브 수량,
도면 놓고 다시 세어본 적 있죠.

계통도와 밸브 목록이 한 몸이면, 어긋날 수가 없습니다.

무엇이 대체되나

지금 손으로 하시는 일이,
어떤 기능으로 바뀌는지.

계통도는 CAD로, 밸브 리스트는 엑셀로 따로 관리
계통을 정의하면 계통도와 목록이 동시에 한쪽만 고쳐져서 어긋나는 일이 없습니다.
어느 자리에 어떤 밸브가 필요한지 매번 확인
위치별 밸브 종류가 자동으로 배치 게이트·체크·감압·스트레이너까지 근거와 함께 들어갑니다.
감압밸브가 필요한 층을 손으로 따져보기
층별 압력표에서 PRV 대상 자동 판정 감압비 3:1을 넘으면 2단 감압을 경고합니다.
납품 직전에 발견되는 수량 불일치
구경별 수량이 항상 계통도와 동기화 다시 세어볼 일이 없습니다.
밸브 선정 근거를 따로 설명해야 하는 상황
밸브 가이드가 근거와 함께 내장 발주처 협의 자료로 그대로 씁니다.

① 계통 설정

그리지 않습니다.
정의하면 그려집니다.

급수 방식(부스터펌프 / 고가수조)을 고르고 입상관을 추가하면, 관경과 담당층에서 감압밸브 필요 여부가 자동으로 판정됩니다. 층별 주관과 화장실을 붙이면 그 수만큼 차단 볼밸브가 잡힙니다.

입상관과 층별 주관을 설정하면 감압밸브 필요 여부가 자동 판정되는 화면

🔍 클릭하면 크게 볼 수 있습니다

층별 압력 · 감압비

자동 판정

PRV 대상 표시

재질 프리셋

STS 기본

사양별 일괄 변경

② 계통도

인입부터 화장실까지,
P&ID 한 장으로.

수도 인입관 · 저수조 · 주펌프 · 예비펌프 · 비상 바이패스까지 실제 계통도가 그려집니다. 밸브 기호는 범례 14종이 함께 표시되어, 그대로 발주처 협의 자료로 씁니다.

수도 인입관부터 펌프까지 밸브 기호와 범례가 함께 그려진 계통도 화면

🔍 클릭하면 크게 볼 수 있습니다

게이트 · 체크 · 감압 · 스트레이너

범례 14종

기호와 명칭 함께

토출측 밸브 순서

표준 배열

펌프 → FJ → CV → GV

③ 밸브 목록

계통도를 고치면,
목록이 따라옵니다.

설치 위치 · 규격 · 재질 · 구경 · 수량이 표로 정리되고 엑셀(CSV)로 내려받습니다. 계통도와 목록이 한 몸이라 납품 직전에 수량이 어긋날 일이 없습니다.

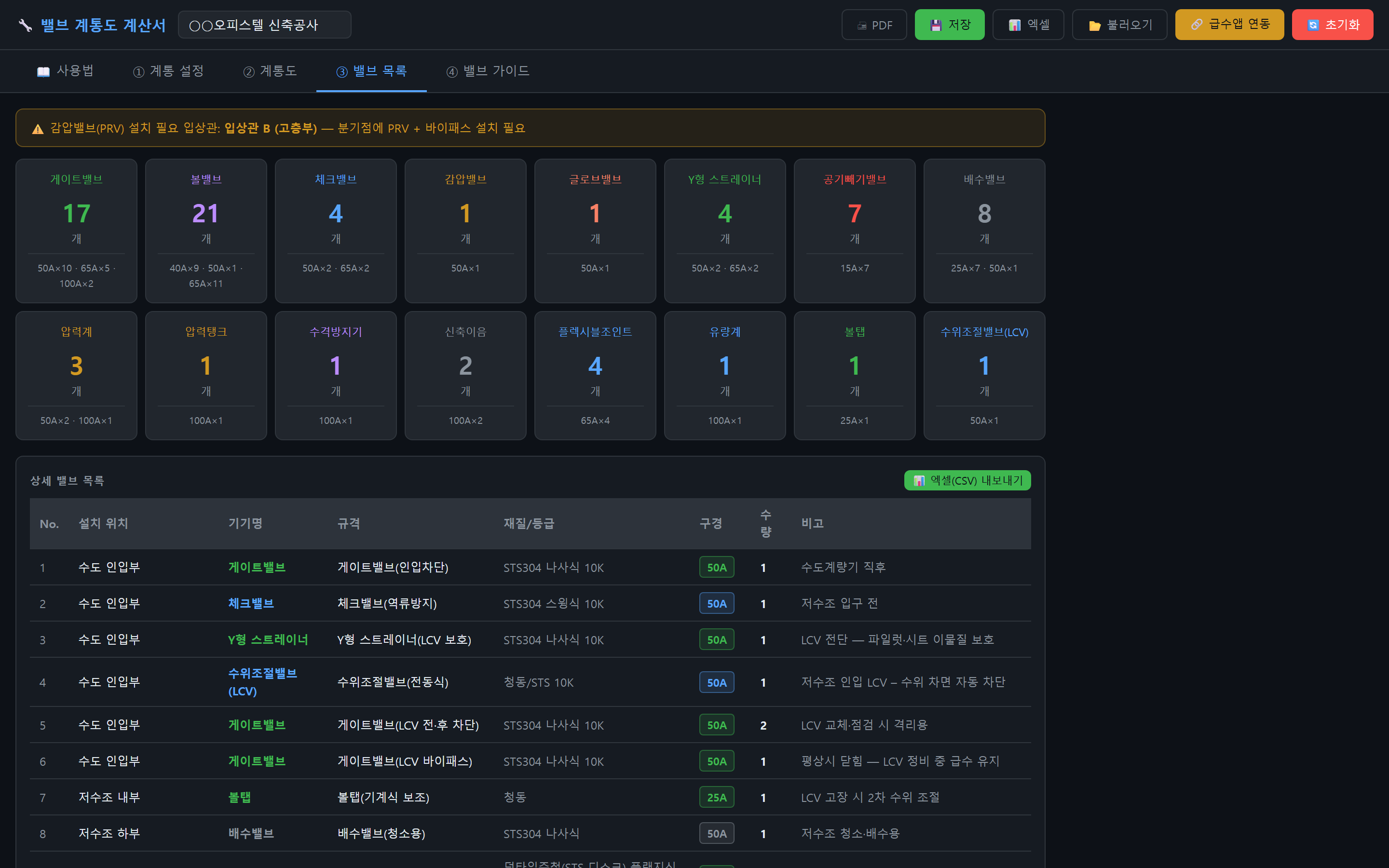

설치 위치와 규격·재질·구경별 수량이 정리된 밸브 목록 화면

🔍 클릭하면 크게 볼 수 있습니다

구경별 집계

엑셀 1회

CSV 내려받기

위생배관 관경 계산서

연동

계산 결과 이어받기

작동 모습

계통도가 그려지면,
목록은 따라옵니다.

밸브 계통도 계산서 — 자동 시연
게이트밸브 50A× 2
체크밸브 50A× 1
감압밸브 50A× 1
0개
밸브 목록 자동 집계 — 계통도와 항상 일치

연출된 시연 장면입니다. 실제로 그려보려면 무료로 바로 쓰기.

밸브 수량 재검토,
이제 클릭 한 번입니다.

무료로 바로 쓰기 도입 문의
