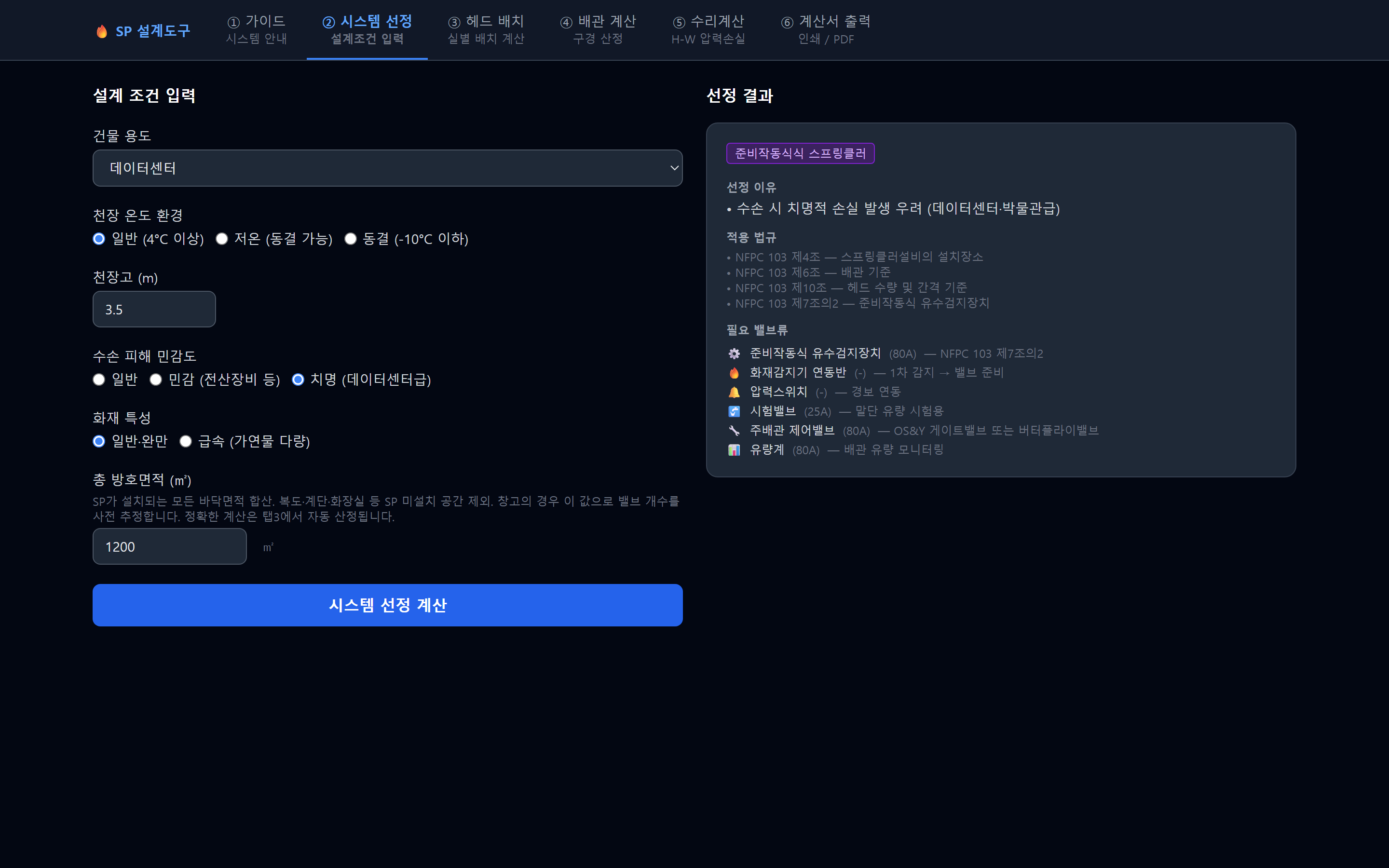

② 시스템 선정
이 공간엔 어떤 방식인지,
조건으로 정해집니다.
용도 · 천장 온도 · 수손 민감도 · 화재 특성을 고르면 습식 · 건식 · 준비작동식 중 어느 방식이 맞는지 근거 조문과 함께 나옵니다. 선정된 방식에 필요한 밸브류(유수검지장치 · 감지기 연동반 · 시험밸브 등)가 구경까지 붙어서 정리됩니다.
🔍 클릭하면 크게 볼 수 있습니다
용도 구분
14종
사무소 · 병원 · 데이터센터 · 랙식창고 등
판단 근거
조문 표시
NFPC 103 제4·6·7·10조
③ 헤드 배치
실 치수만 넣으면,
배치도가 그려집니다.
가로 · 세로와 위험등급을 넣으면 헤드가 배치되고 주배관 · 교차관 · 가지관까지 계통이 함께 그려집니다. 실별 헤드 수, 간격 X/Y, 방수량이 표로 정리되고 기준 충족 여부가 표시됩니다. 배치도에서 헤드를 클릭하면 최불리 헤드가 바뀝니다.
🔍 클릭하면 크게 볼 수 있습니다
헤드 간격
등급별 자동
NFPC 103 별표2 기준
실 여러 개
동시 관리
총 헤드 수·방호면적 합산

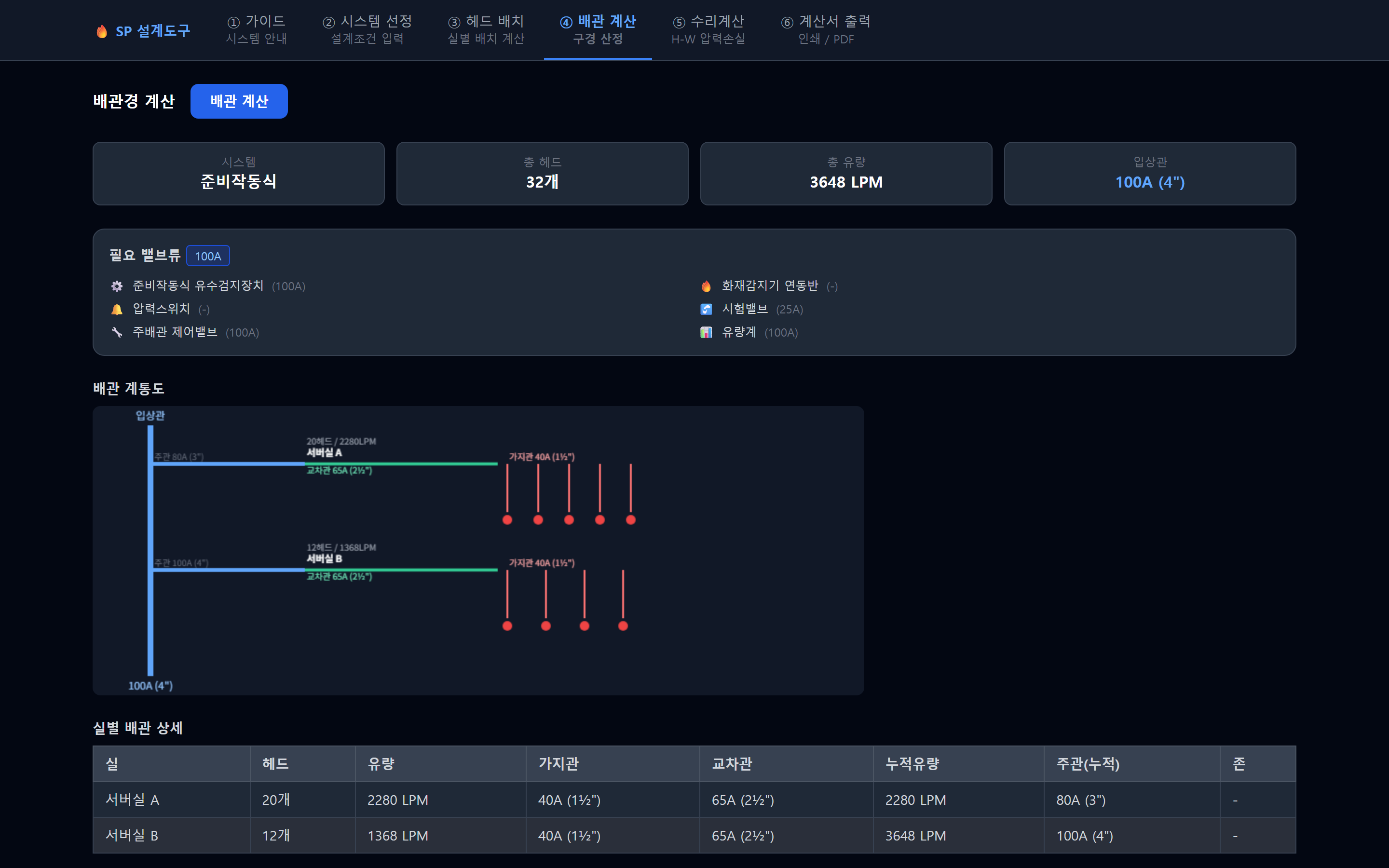

④ 배관 계산
헤드 수가 정해지면,
구경이 정해집니다.
가지관 · 교차관 · 입상관 구경이 헤드 수에 따라 산정됩니다. 별표1을 다시 펼칠 일이 없습니다. 구간별 유량과 함께 정리되어 그대로 계산서에 들어갑니다.
🔍 클릭하면 크게 볼 수 있습니다

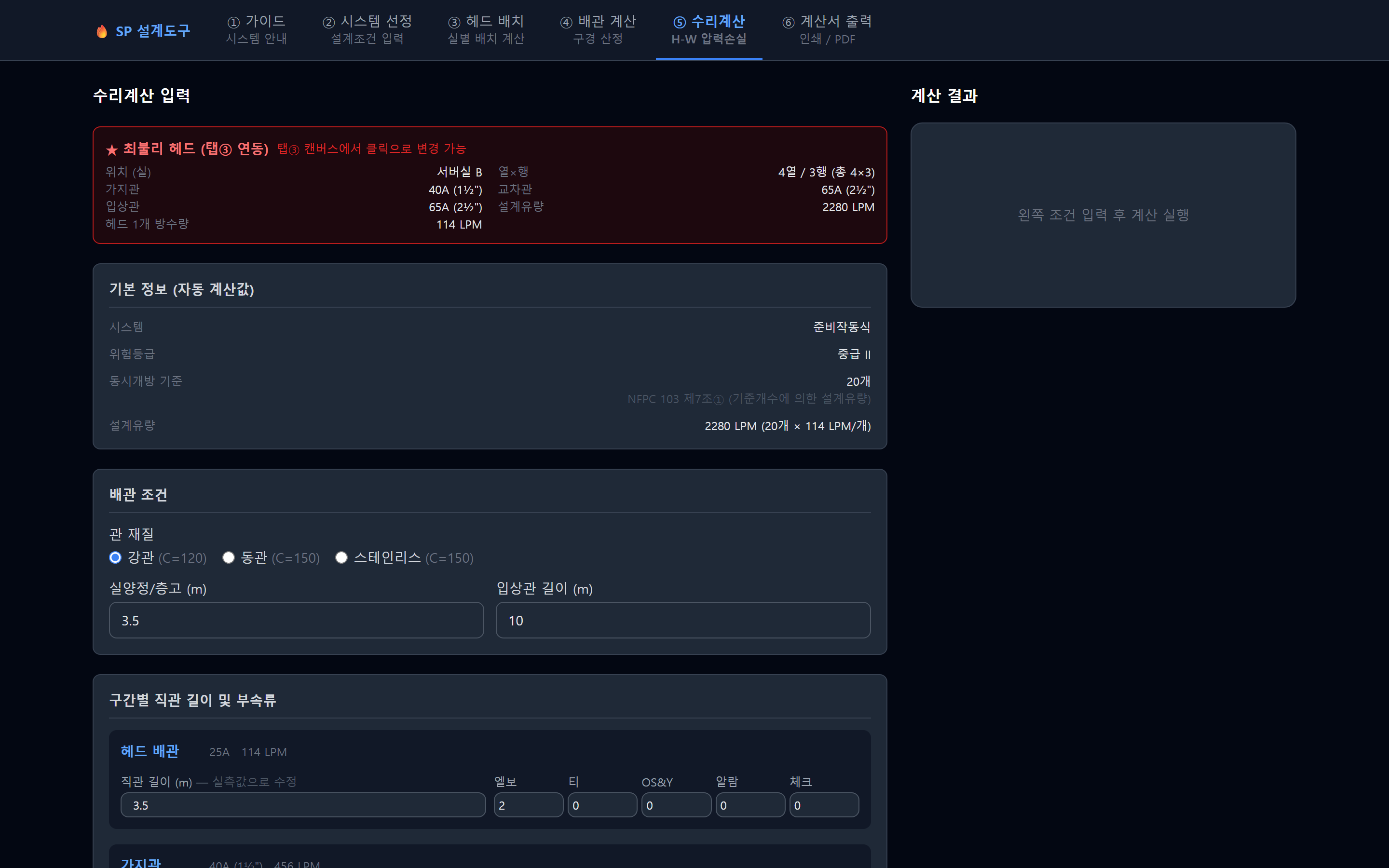

⑤ 수리계산
최불리 경로의
압력손실까지.
배치도에서 고른 최불리 헤드가 그대로 기준점이 됩니다. 관 재질(강관 C=120 · 동관/스테인리스 C=150)과 구간별 직관 길이 · 부속류를 넣으면 하젠-윌리엄스 식으로 압력손실이 계산됩니다. 설계유량은 동시개방 기준개수에서 자동으로 잡힙니다.
🔍 클릭하면 크게 볼 수 있습니다
설계유량
자동 산정
기준개수 × 헤드 방수량
부속 등가장
구간별 입력
엘보 · 티 · OS&Y · 알람 · 체크
